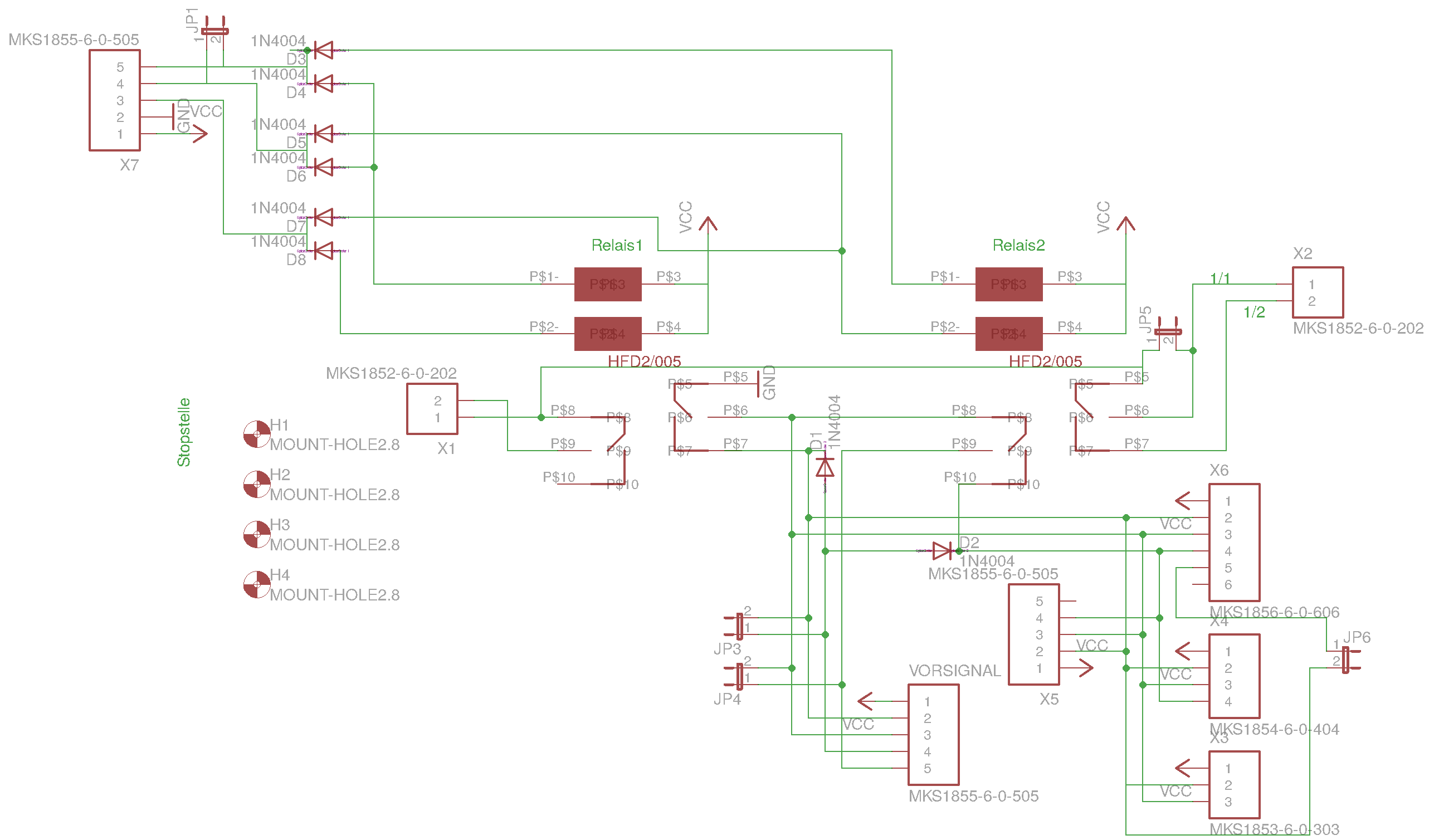

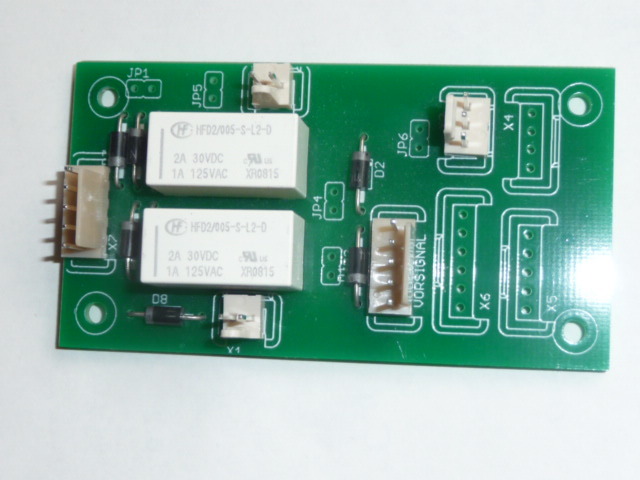

Hierfuer ist ein Schaltung entwickelt die sowhl das Signal ansteuert als auch den Fahrstrom des Gleises schaltet
Die Karte ist so aufgebaut, dass man beliebig folgende Signale anschliessen kann:
- * Blocksignal (2 Leds)
- * Haupsignal (4 Leds)
- * Einfahrsignal(3 Leds)
- * Hauptausfahrsignal (6 Leds)
- * Vorsignal (4 Leds)
Alle Signale werden mittels 5V angesteuert, d.h. der Vorwiderstand der Leds muss entsprechend angepasst werden (470 Ohm statt der mitgelieferten 820 Ohm)

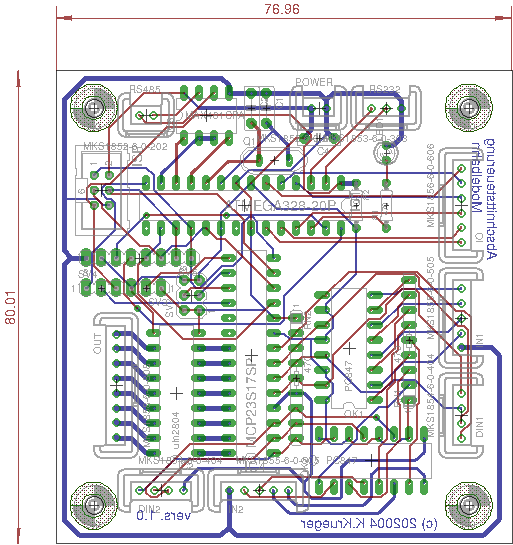

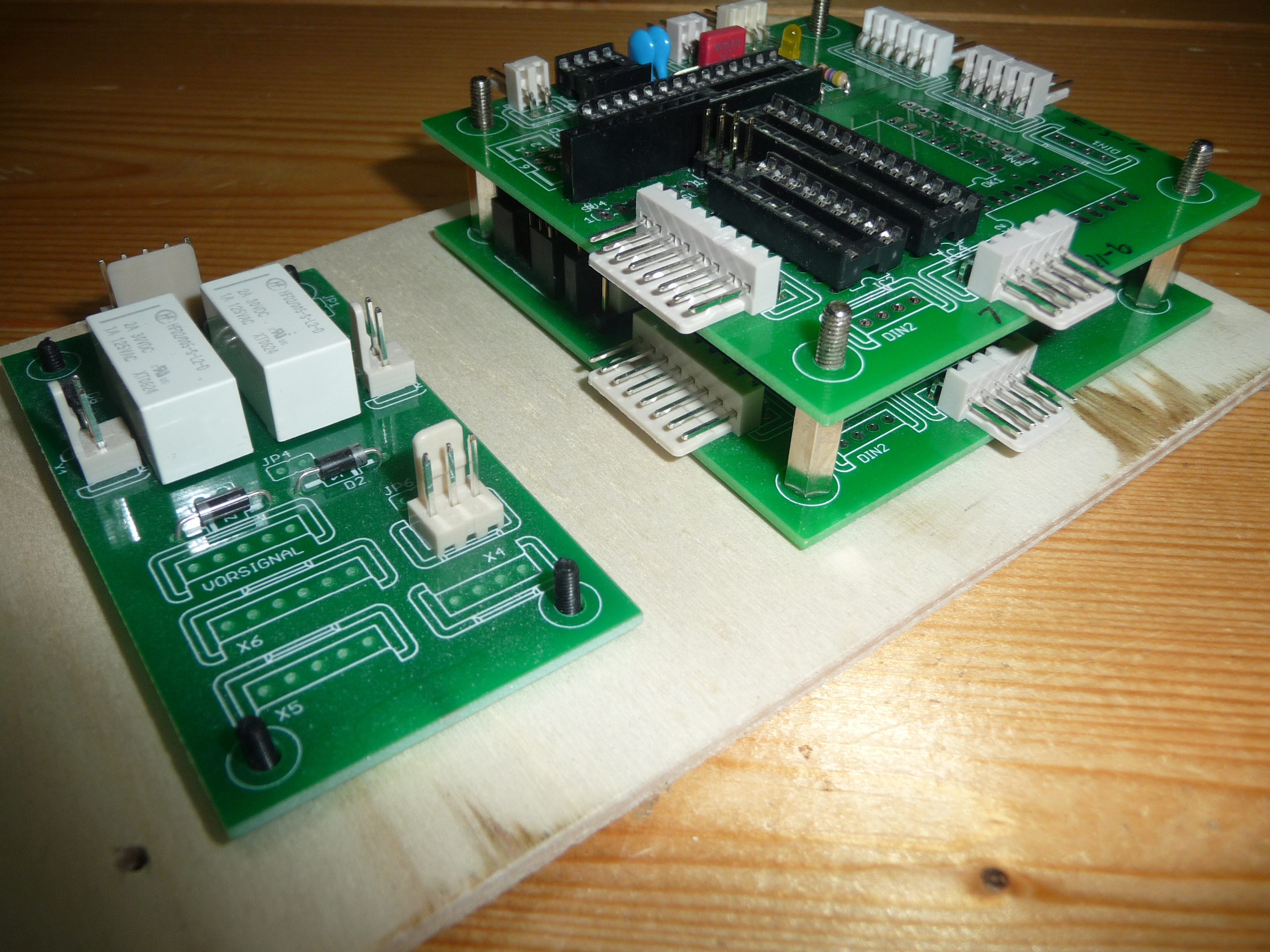

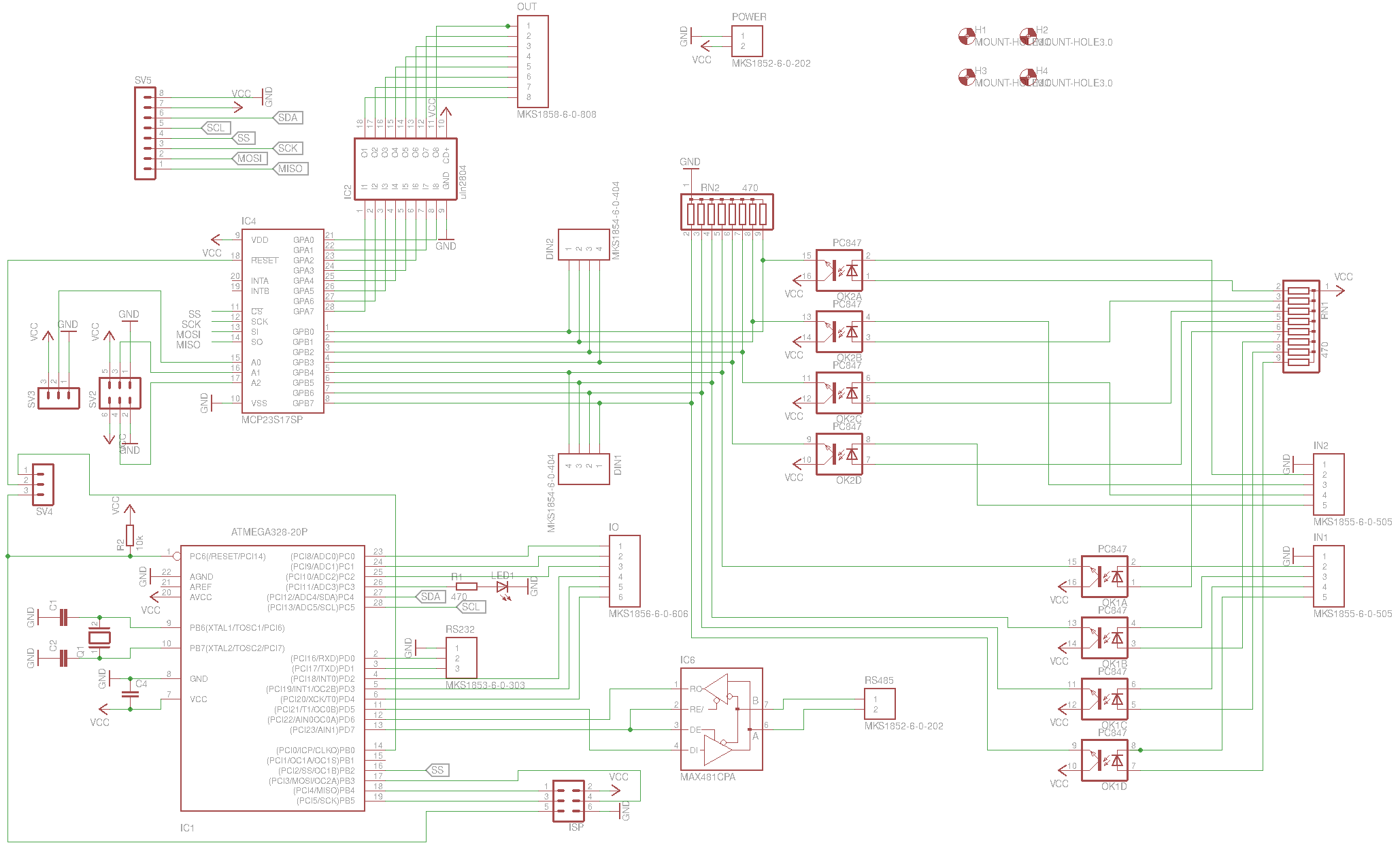

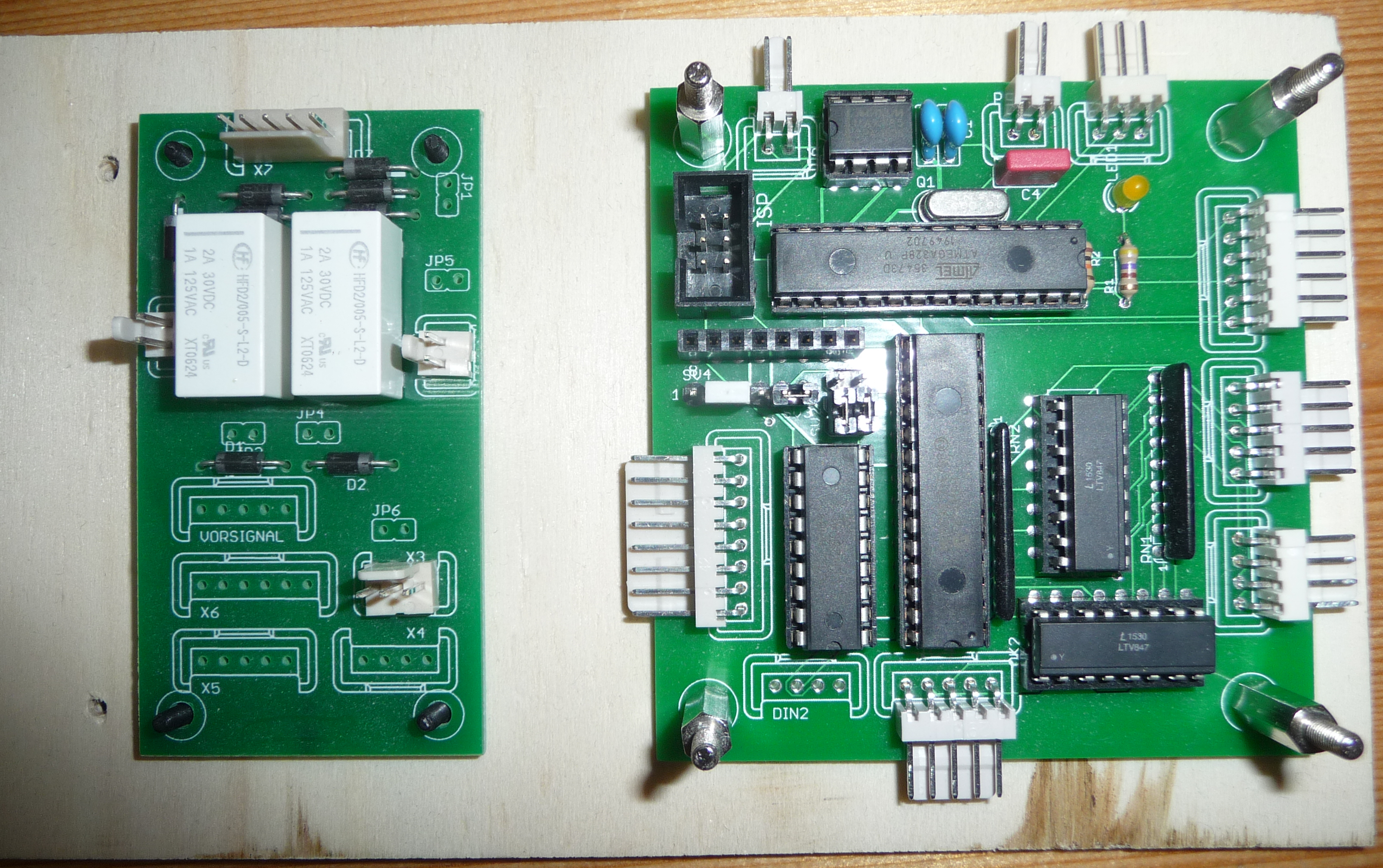

Die Comtrolerplatinen sind so entworfen, dass man auch als Erweiterung nutzen kann. D.h, sie wird ohne Controler bestueckt und einfach auf eine Platine mit Controler aufgesteckt. Auf diese Weise erhaelt man weitere 8 Ausgaenge und weitere 8 optisch getrennte Eingaenge.
Leider hat sich waehrend der Programmierung gezeigt, dass der gewaehlte Microcontroler Atemel 328p vom Speicher zu klein ist. Dies hatte dann zur Folge, dass die Programierung auf das absolut noetigste reduziert wurde: Auf die ModBus-RTU anbindung musste leider verzichtet werden.
