Weichenabfrage
Bei den Maerklin Metal Weichen erkennt man den Zustand der Weichen nur visuel an Hand der Stellung des Knoepfchens auf der Weiche.
Ziel ist es, einen digitalen Weg zu finden den Zustand abzufragen. Die Idee hierbei ist die Mechanik der Weiche mittels einer Gabellinchtschranke [1] in der Weiche abzufragen.

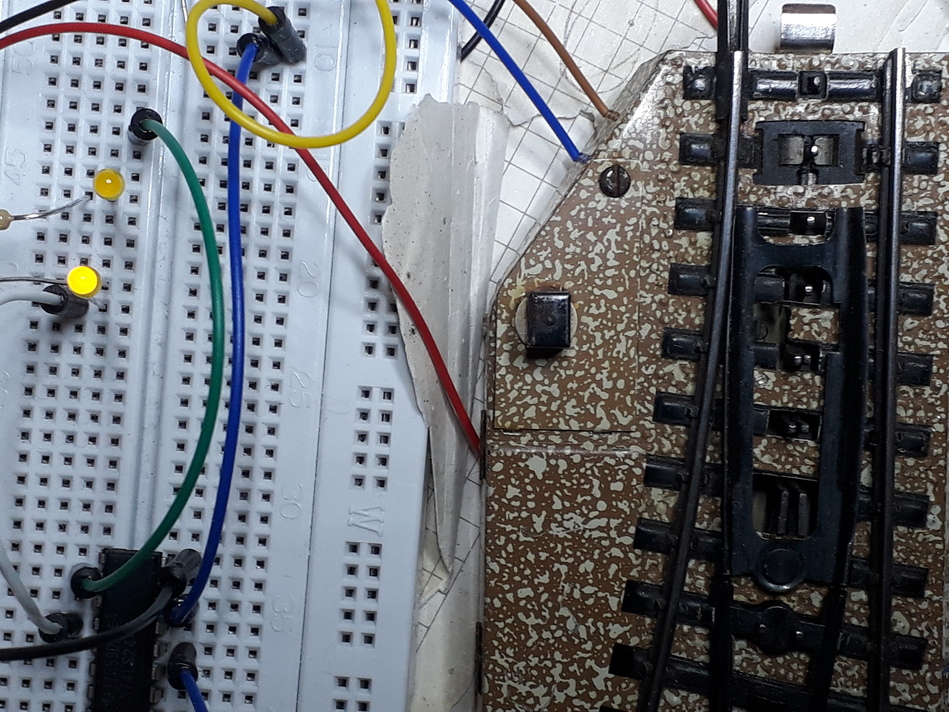

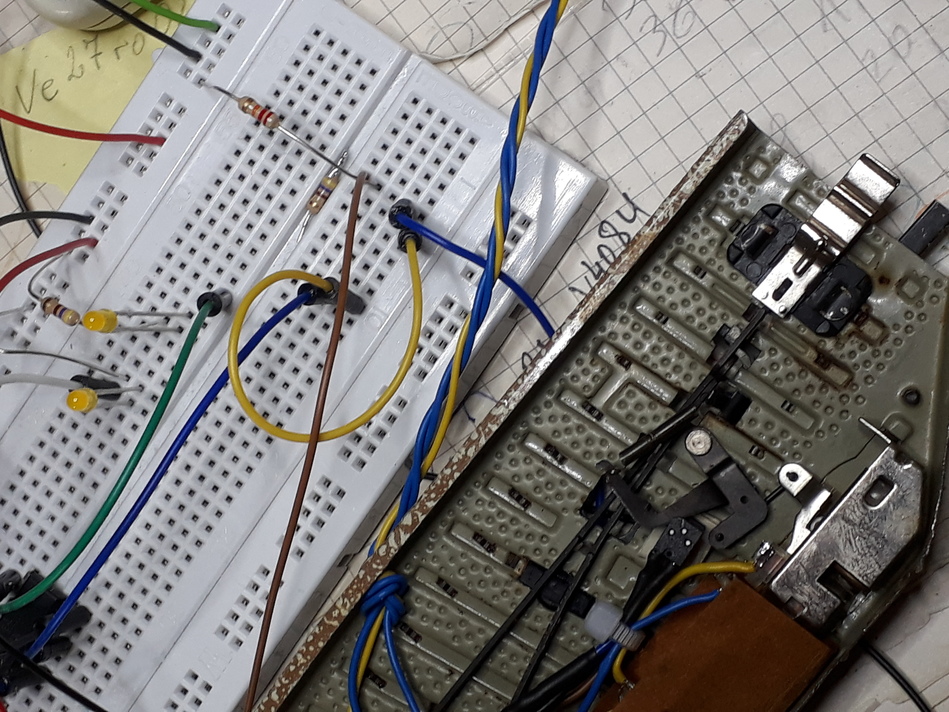

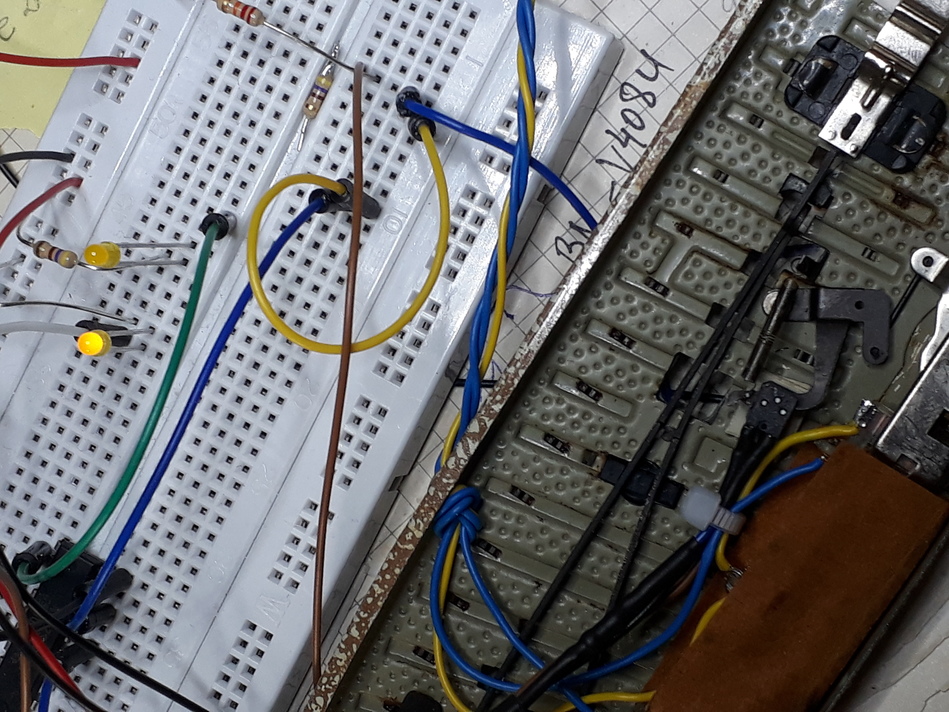

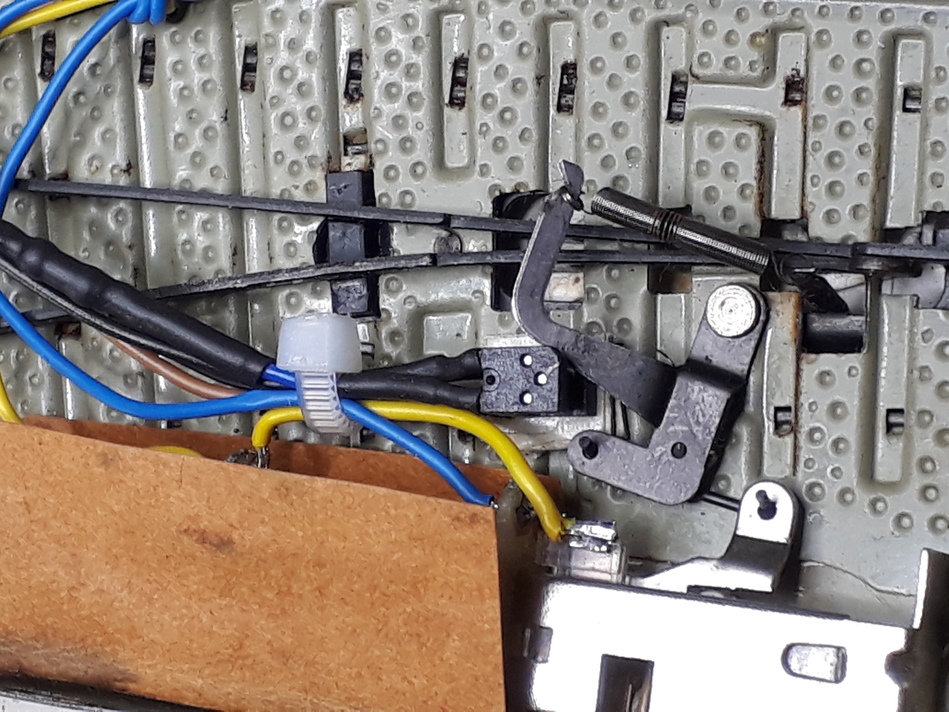

Dies Gabellichtschranke passt von der Groesse her perfekt in die Weiche und muss dort lediglich so montiert werden, dass der Schieber mal die Lichtschranke unterbricht, mal nicht.

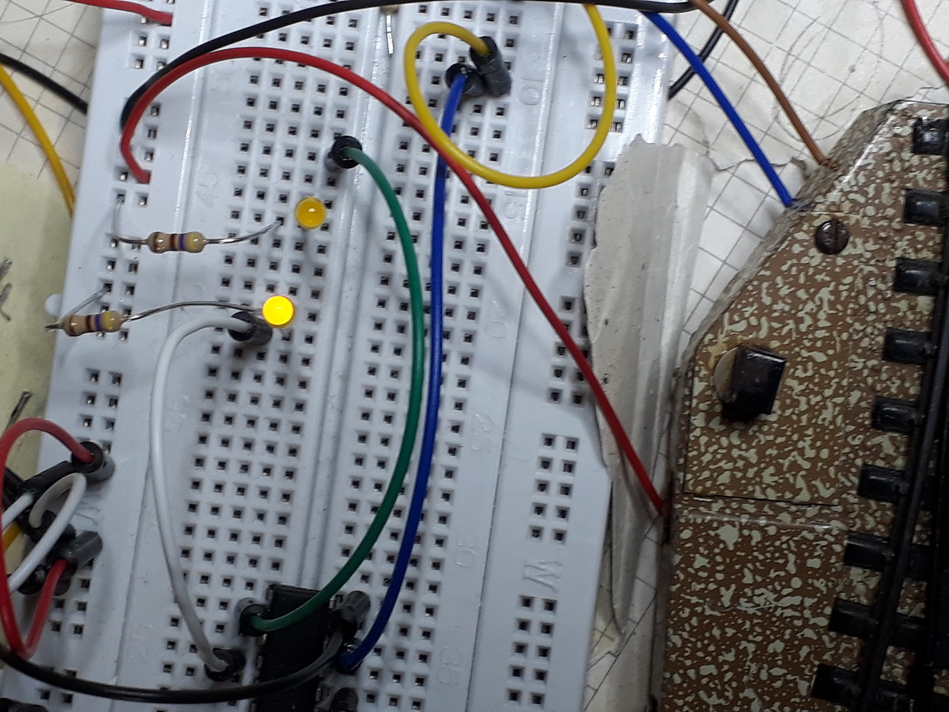

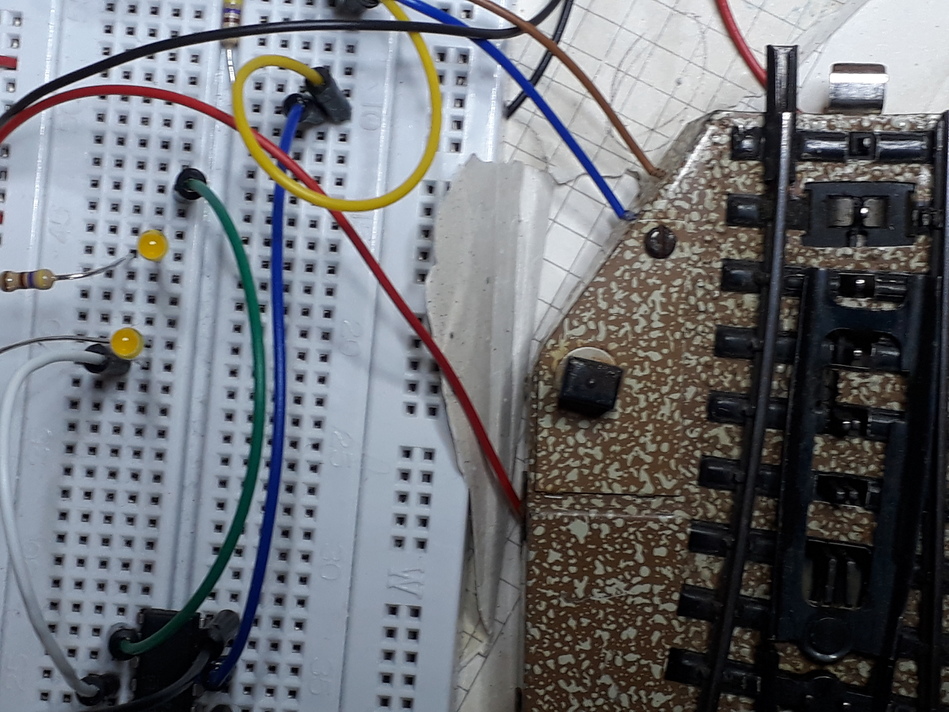

Mit entsprechender Wahl der Wiederstaende erhaelt man ein zuverlaessiges 0/1 Signal welches z.B. von einem Mikrocontroler verarbeitet werden kann.
`
